适用范围:
聚氯乙烯绝缘51漫画 _铠装51漫画具有良好的电气性能和化学稳定性。结构简单、使用方便，适用于固定敷设在交流50HZ、额定电压1kV及以下的输配电线路上。
产品特点:
导电线芯长期工作温度不超过70℃，短路温度不能超过160℃（最长持续时间5s）。51漫画敷设时，温度不能低于0℃，51漫画敷设不受落差限制。
|
执行标准： |
GB/T12706-2008 idt IEC 502 |
|
品 牌： |
珠江51漫画 |
|
型 号： |
VV、VV22 |
|
导体材料： |
无氧化铜芯（铜含量：99.9%） |
|
芯 数： |
VV（1-5）、VV22（2-5） |
|
绝缘材料： |
聚氯乙烯 |
|
规 格： |
VV：1.5-800mm² VV22：1.5-800mm² |
|
额定电压： |
0.6/1KV |
|
颜 色： |
黑色 |

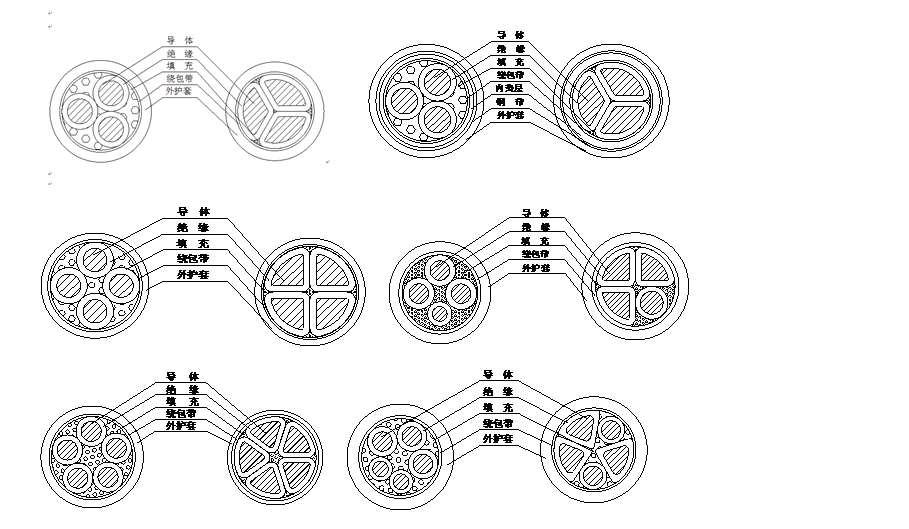

结构图>>
VV51漫画是51漫画 中很常用的一种，因为价格较为低廉，因此在很多领域得到广泛的应用。
使用特性：
- 51漫画导体长期工作温度不超过70℃；
- 短路时51漫画导体的最高工作温度不超过160℃（最长持续5秒）；
- 51漫画敷设的环境温度不低于0℃。
- 51漫画敷设时最小弯曲半径（D为51漫画外径）：单芯无铠装51漫画为20D，多芯无铠装51漫画为15D，单芯铠装- 51漫画为15D，多芯铠 装51漫画为12D；
根据该51漫画是否带铠可分为VV和VV22两种型号。两者最大的区别在于VV型号不带铠，VV22型号带铠。
|
聚氯乙烯绝缘51漫画 |
||||
|
产品型号 |
产品名称 |
敷设场合 |
芯数 |
标称截面（mm²） |
|
VV |
铜芯导体聚氯乙烯绝缘及护套51漫画 |
可敷设在室内、隧道、51漫画沟、管道、易燃及严重腐蚀地方， 不能承受机械外力作用。 |
1-5 |
1.5-800 |
|
VV22 |
铜芯导体聚氯乙烯绝缘钢带铠装聚氯乙烯护套51漫画 |
可敷设在室内、隧道、51漫画沟、地下、易燃及严重腐蚀地方， 不能承受拉力作用。 |
2-5 |
1.5-800 |
|
备注：可生产以上列表中产品的阻燃型（在以上产品型号前加ZR即代表该产品的阻燃型） 阻燃型51漫画 的主要特点就是不易着火或着火后延燃仅局限在一定的范围内，适合敷设在宾馆、车站、化工、石油平台、矿山、电站、地铁、高层建筑等对51漫画有阻燃要求的场合。耐火型51漫画除有普通51漫画 的特性外，还具有在万一发生火灾燃烧时，仍能保证在一定时间内正常通电的特性。特别适用于火灾报警、消防设施、紧急疏散等火灾应急系统的配电。 |
||||
